對夾式硬密封蝶閥

一、產品概述

我廠引進能夠國外先進技術的基礎上，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥軍郵雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

二、特點

１、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。

２、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。

３、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．

４、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

５、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

６、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

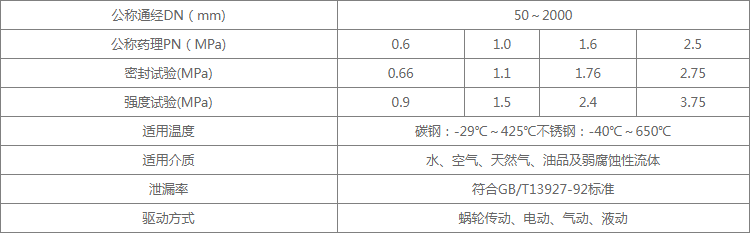

三、主要技術參數

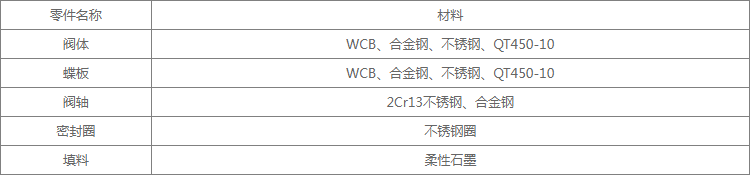

四、主要零部件材料

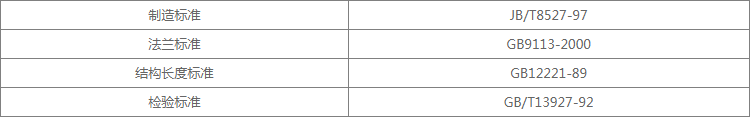

五、采用標準

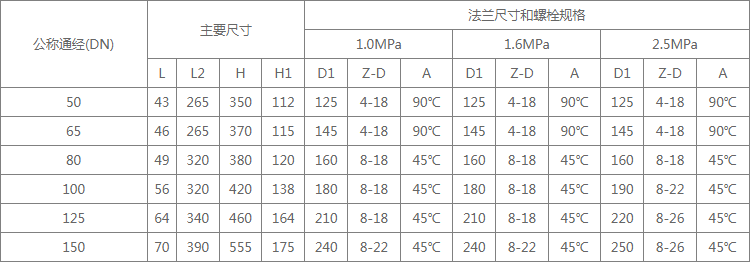

六、D73H-10/16/25/對夾式硬密封蝶閥主要外形連接尺寸（單位:mm）
